DSE-nauwsluitend

De tegendraaiende nauwsluitende dubbelschroefextruder

Auteur: dr. ir. R.A. de Graaf
Datum:16-2-2000
Copyright: stichting raes

In dit rekenvoorbeeld gaan we rekenen aan de gevulde en niet gevulde zone van een deze extruder.

Als eerste wordt hieronder de extruder gedefinieerd

De i wordt als teller gebruikt

Diameter [m]

Hoogte [m]

Breedte schroef-flank

Toerental [rps]

Schroefhoek [rad]

Viscositeit [Pas]

De spoed [m] (vierkante schroef)

Lengte van de schroef

Breedte schroefkanaal

Enkelgangige schroef

Schroef draad hoek (zie tekening 2)

Spleet grote tussen "barrel" en schroef

Dichtheid materiaal

Het volume van een C-vormige kamer

Voor nauwsluitende dubbelschroef extruders is het volume van een C-vormige kamer erg belangrijk. Hieronder volgen de formules van pagina 32 / 34

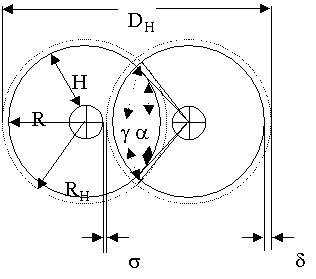

Tekening 1: dwarsdoorsnede schroef

Tekening 2: axiaal aangezich schroef

Zie tekening voor gebruikte symbolen

Calander spleet breedte

Overlap hoek (zie tekening 1)

Overlag hoek 2 (zie tekening 1)

Zij spleet grote (tekening 2)

Voor het uitrekenen van de debieten moet de verschillende volumes bekend zijn.

Het volgende deel gaat over het uitrekenen van de lekstromen. In totaal zijn er vier lekken:

- Calander lek
- Tetraeder lek
- Zij lek
- Schroef-rug lek

De lekspleet debieten worden in een druk en een toerental afhankelijk deel gesplitst.

Qlek = A*N + DP/h B

De A en B zijn geometrie afhankelijke constanten (lees verder).

Schroef-rug lek:

Calander lek:

Tetraeder lek:

In dit geval is er geen toerental afhankelijk deel aangezien schroeven tegenelkaar
in bewegen.

Zij lek:

Lengte van het overlappende oppervlak

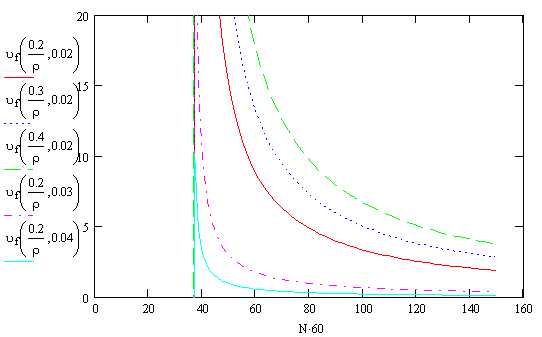

De gevulde Lengte

De TN-DSE verpompt, indien er geen lekstromen, zijn een theoretisch debiet Q_th

kg/s

De gevulde lengte is afhankelijk van de te overwinnen druk in de spuitkop. Dit te overwinnen drukverschil kan (bijvoorbeeld) berekend worden met behulp van de Hagen-Poiseuille wet (newtons / laminaire stroming)

Geometrie spuitkop (die)
