Rekenen aan de pompzone van een ESE

Auteur: dr. ir. R.A. de Graaf
Datum:4-2-2000
Copyright: Stichting Raes

In dit rekenvoorbeeld gaan we uitrekenen hoe groot de snelheden in de pompzone zijn (hfst 3 van het dictaat), hoe groot de smoorcoefficient is en wat de maximale doorzet en maximale druk is.

Als eerste wordt hieronder de extruder gedefinieerd

De i wordt als teller gebruikt

Diameter [m]

Hoogte [m]

Breedte schroef-flank

Toerental [rps]

Schroefhoek [rad]

Viscositeit [Pas]

De spoed [m] (vierkante schroef)

Lengte van de schroef

Druk in de pompzone

Breedte schroefkanaal

Lengte pompzone

Lengte kanaal vd pompzone

1) Snelheden

snelheid in de kanaal richting (niet de as!)

snelheid in breedte van het kanaal

De y is een "range" van variabelen varierend van 0 tot H (hoogte kanaal)

materiaal snelheid als functie van de
hoogte in het kanaal (in de z-richting)

bijdrage van de meesleurstroming

bijdrage van de drukstroming

materiaal snelheid als functie van de
hoogte in het kanaal (in de x-richting)

Corrigeren met behulp van de geometrische factoren:

Deze vereenvoudiging mag zolang
H/W < 0.7

De doorzet wordt nu:

De smoorcoefficient is gelijk aan:

Wat gebeurd er indien we de schroef-diameter gaan varieren ?

In de grafiek staat Q in kg/hr

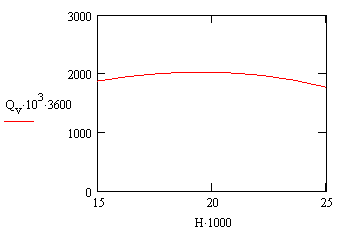

Wat gebeurd er indien we de kanaal-hoogte gaan varieren ?

In de grafiek staat Q in kg/hr
